AR-125-2W
AR-125-2W
多連軸系列 Ø125-210 氣壓剎車
下載PDF檔案
產品比較
加入詢價車
產品規格
項目
資訊
應用
立式
安裝模式
非鑲入式
盤面直徑(mm)
Ø125
心軸套內孔直徑(mm)
Ø35H7
中心孔貫穿直徑(mm)
Ø25
中心高度(立式使用)(mm)
135
底部到盤面高度(臥式使用)(mm)
200
盤面T型槽寬度(mm)
12H7
底部導鍵寬度(mm)
14h7
傳動方式
蝸輪蝸桿
最小設定角度(deg.)
0.001
分割精度(sec.)
60
重複精度(sec.)
6
鎖緊方式 (MPa / kg/cm²)
空壓 (0.6 / 6)
鎖緊扭矩(N.m / kgf · m)
128 / 13
馬達型式(FANUC)(直軸不帶鍵)
αiF4 / βis8
馬達型式(三菱)(直軸不帶鍵)
HG - 104
減速比
1:60
盤面最大轉速(min-1)
33.3
工件最大容許慣量(立式使用)(kg-m²)
0.28
容許工件荷重(立式)(kg)
50
容許工件荷重(使用尾座)(kg)
100
容許負載(轉盤夾緊時) F (N / kgf)
9810 / 1000
(軸向)*1 容許負載(轉盤夾緊時)FxL(N.m / kgf·m)
441 / 45
(徑向)*2 容許負載(轉盤夾緊時)FxL(N.m / kgf·m)
128 / 13
容許切削扭矩(N.m / kgf·m)
88 / 9
淨重(不含馬達)(kg)
82
*1
盤面依軸向方向1米位置施力。
*2
盤面中心延徑向方向距離1米位置施力,使盤面旋轉之力。

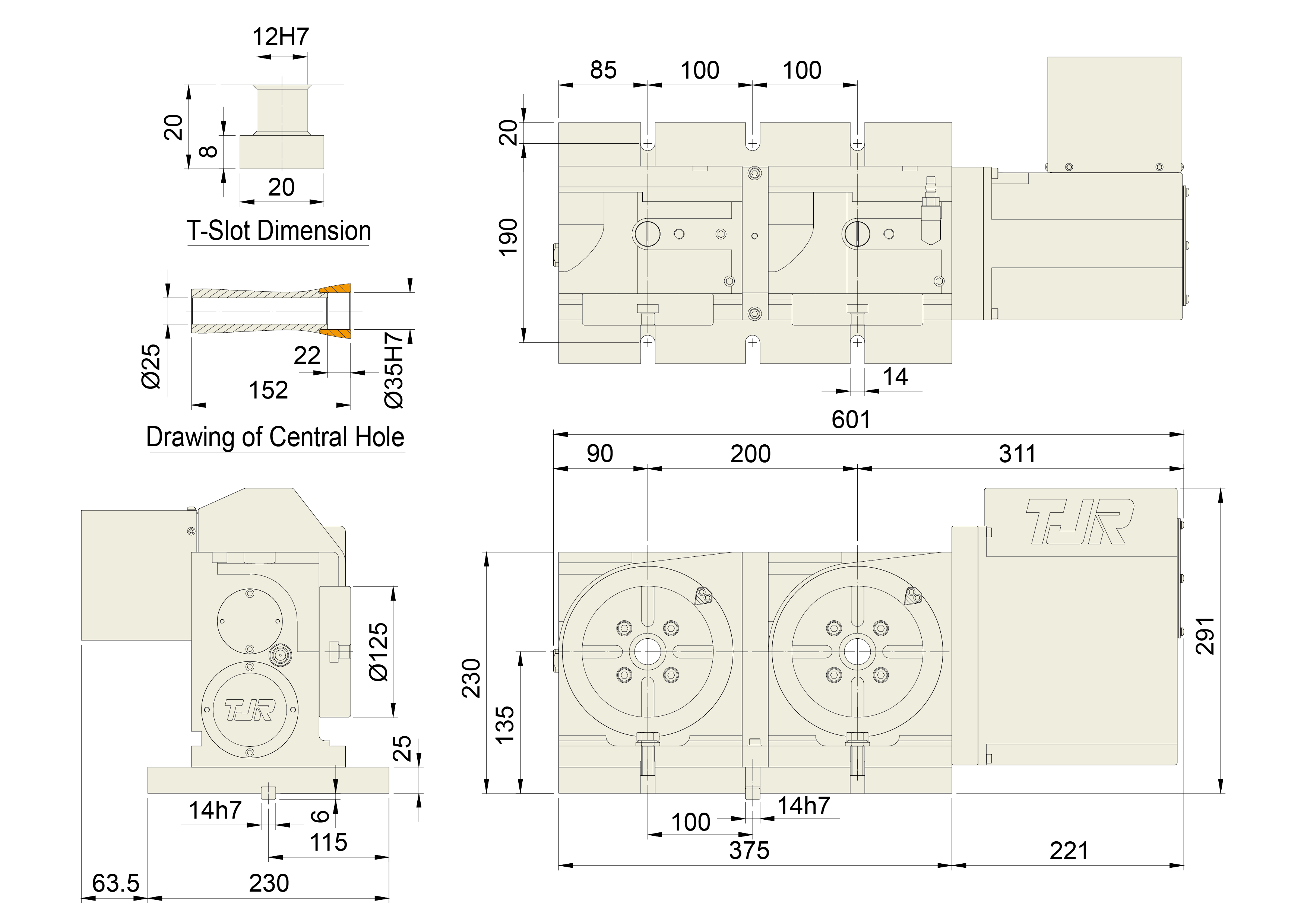

尺寸圖
2D Download
