圓盤尾座用於支撐工件或夾具的外端，確保加工過程中的穩定性。圓盤尾座的中心高度必須與分度盤的中心高度匹配，以確保正確對齊。

所需的圓盤尾座類型取決於您的特定應用需求。圓盤尾座採用簡單的軸承設置，或配備氣壓或油壓剎車系統。如果加工涉及支撐部位的側面，建議選擇帶剎車系統的型號。圓盤尾座的剎車系統通常與分度盤的剎車系統相連，當分度盤的剎車啟動時，圓盤尾座的剎車也會同步啟動。例如，若分度盤採用氣動剎車，則圓盤尾座應配備氣壓剎車；同樣地，若分度盤使用油壓剎車，則圓盤尾座也應使用油壓剎車。

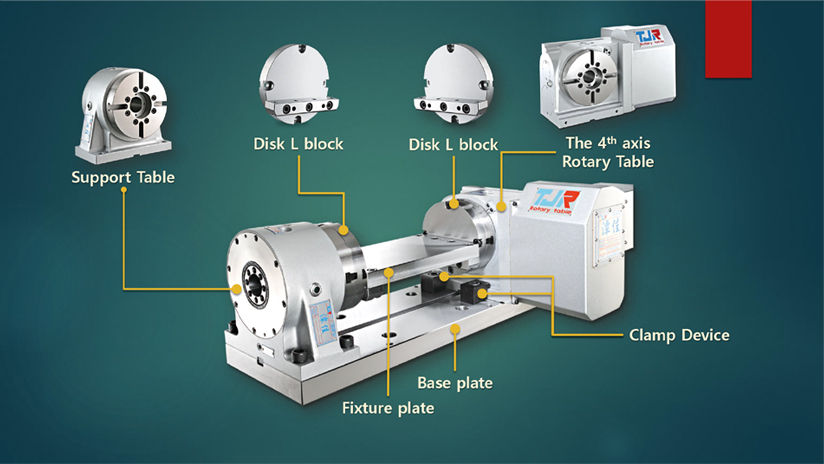

要計算整個系統的總制動力，需要將分度盤與圓盤尾座的制動力相加。所附圖片展示了圓盤尾座在四軸分度盤的作用，並說明其如何與整個加工設備組合。

TJR 分度盤可依據機台型式與加工目的，選擇立式或臥式安裝。
在立式加工中心（VMC）上，立式安裝時分度盤作為 A 軸或 B 軸使用；臥式安裝時則作為 C 軸使用。此配置方式可讓分度盤靈活對應不同加工角度與工件需求。
在臥式加工中心（HMC）上，分度盤通常安裝於 B 軸托盤上，並須在機台可擺動範圍內，以確保加工過程中的穩定性與安全間隙。


立式加工中心（VMC）上，四軸分度盤以立式安裝作為 A 軸的應用示例

立式加工中心（VMC）上，四軸分度盤以臥式安裝作為 C 軸的應用示例



判斷四軸分度盤適用立式或臥式安裝，最快的方法是查看馬達護蓋的方向。
TJR 採用四種標準化的馬達方向設計（R、N、B、L），協助使用者快速辨識安裝相容性與干涉狀況。

類型 說明 示意圖 適用安裝方向 ※型錄中所示之符號
R 型 馬達右置型
RC-170R		 適用於立式與臥式安裝
N 型 縮小板金馬達右置型
RC-255N		 僅適用於立式安裝
B 型 馬達後置型
AR-210B		 僅適用於立式安裝
L 型 馬達左置型
RC-320L		 適用於立式與臥式安裝

透過馬達護蓋方向的設計代號，使用者可在不需進行結構分析的情況下，快速判斷適合的安裝方向。

為協助使用者在不查閱技術圖面的情況下快速了解安裝方向，TJR 於所有分度盤型錄中提供清楚的方向符號。
這些符號用以標示機型是否支援立式安裝、臥式安裝，或同時支援兩者。

說明 符號
僅支援立式安裝(四軸)
僅支援臥式安裝(四軸)
支援立式與臥式安裝(四軸)
同時支援立式與臥式安裝(五軸)

透過這些安裝方向符號，使用者可快速辨識分度盤機型的安裝方式，而無需進行深入的結構判讀。
