產品規格
項目
資訊
應用
立式和臥式
安裝模式
非鑲入式
盤面直徑(mm)
Ø255
心軸套內孔直徑(mm)
Ø80H7
中心孔貫穿直徑(mm)
Ø 80
底部到盤面高度(臥式使用)(mm)
275
盤面T型槽寬度(mm)
12H7
底部導鍵寬度(mm)
18h7
旋轉軸
360°
傾斜軸
(0°~+100°)
旋轉軸傳動方式
蝸輪蝸桿
傾斜軸傳動方式
手動
最小設定角度(deg.)
0.001
旋轉軸分割精度(sec.)
15
旋轉軸重複精度(sec.)
6
旋轉軸鎖緊方式(kg/cm²)
油壓 (35)
傾斜軸鎖緊方式(kg/cm²)
雙手動碟煞
旋轉軸鎖緊扭矩(kgf · m)
687 / 70
傾斜軸鎖緊扭矩(kgf · m)
98 / 10
馬達形式(旋轉軸)(Fanuc)(直軸不帶鍵)(錐軸)
αiF8 / αiS12 / βis12
馬達形式(旋轉軸)(三菱)(直軸不帶鍵)(錐軸)
HG - 104
馬達形式(傾斜軸)(Fanuc)(直軸不帶鍵)(錐軸)
手動
馬達形式(傾斜軸)(三菱)(直軸不帶鍵)(錐軸)
手動
旋轉軸減速比
1:120
傾斜軸減速比
1:40
旋轉軸盤面最大轉速(min-1)
33.3
工件最大容許慣量(水平使用)(kg-m²)
2.03
旋轉軸容許工件荷重(0˚水平)(kg)
250
旋轉軸容許工件荷重(0˚~90˚傾斜)(kg)
100
旋轉軸容許負載(盤面夾緊時) F (N / kgf)
15696 / 1600
(軸向)＊1 旋轉軸容許負載(盤面夾緊時) FxL (N.m / kgf·m)
98 /10
(徑向)＊2 旋轉軸容許負載(盤面夾緊時) FxL (N.m / kgf·m)
687 / 70
容許切削扭矩(N.m / kgf·m)
540 / 55
淨重(不含馬達)(kg)
145
＊1
若不採機構剎車，則此值將變為電機保持扭力時的數值。傾斜軸手動剎車扭力值將隨施加於剎車把手扭力變動，此把手扭力容許值為663kgf.cm。
＊2
結構的極限值，實際應用轉速將隨電機變化。

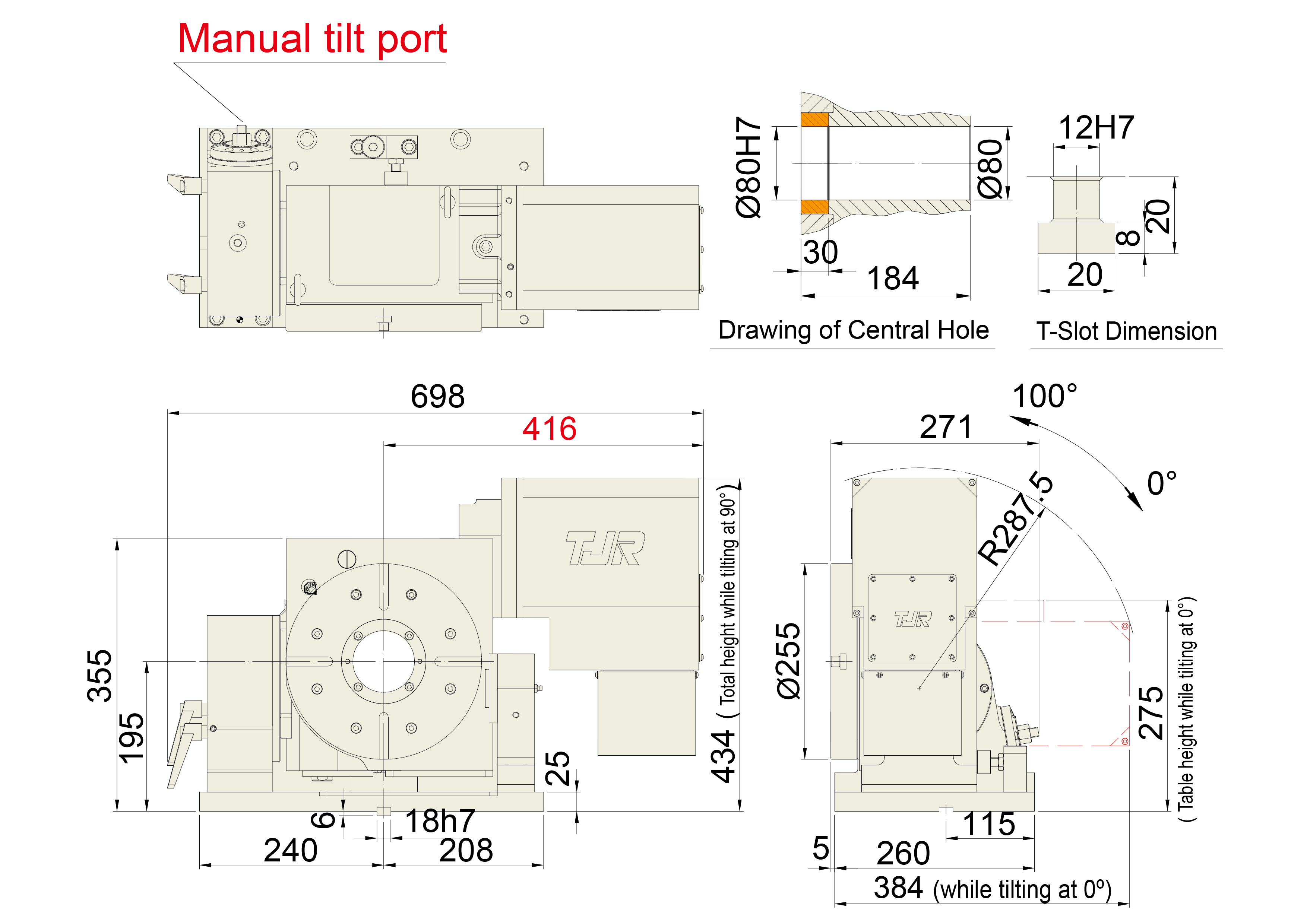

尺寸圖
