HR-320B-2W

HR-320B-2W

多連軸系列 Ø125-210 油壓剎車

產品規格

項目

資訊

應用

立式

安裝模式

非鑲入式

盤面直徑(mm)

Ø320

心軸套內孔直徑(mm)

Ø120H7

中心孔貫穿直徑(mm)

Ø120H7x217深

中心高度(立式使用)(mm)

270

底部到盤面高度(臥式使用)(mm)

400

盤面T型槽寬度(mm)

14H7

底部導鍵寬度(mm)

18h7

傳動方式

蝸輪蝸桿

最小設定角度(deg.)

0.001

分割精度(sec.)

15

重複精度(sec.)

6

鎖緊方式 (MPa / kg/cm²)

油壓 (3.5 / 35)

鎖緊扭矩(N.m / kgf · m)

1128 / 115

馬達型式(FANUC)(直軸不帶鍵)

αiF12 / βis22

馬達型式(三菱)(直軸不帶鍵)

HG - 204

減速比

1 / 150

盤面最大轉速(min-1)

25

工件最大容許慣量(立式使用)(kg-m²)

3.1

容許工件荷重(立式)(kg)

150

容許工件荷重(使用尾座)(kg)

350

容許負載(轉盤夾緊時) F (N / kgf)

29430 / 3000

(軸向)＊1 容許負載(轉盤夾緊時)FxL(N.m / kgf·m)

2943 / 300

(徑向)＊2 容許負載(轉盤夾緊時)FxL(N.m / kgf·m)

1128 / 115

容許切削扭矩(N.m / kgf·m)

785 / 80

＊1

盤面依軸向方向1米位置施力。

＊2

盤面中心延徑向方向距離1米位置施力，使盤面旋轉之力。

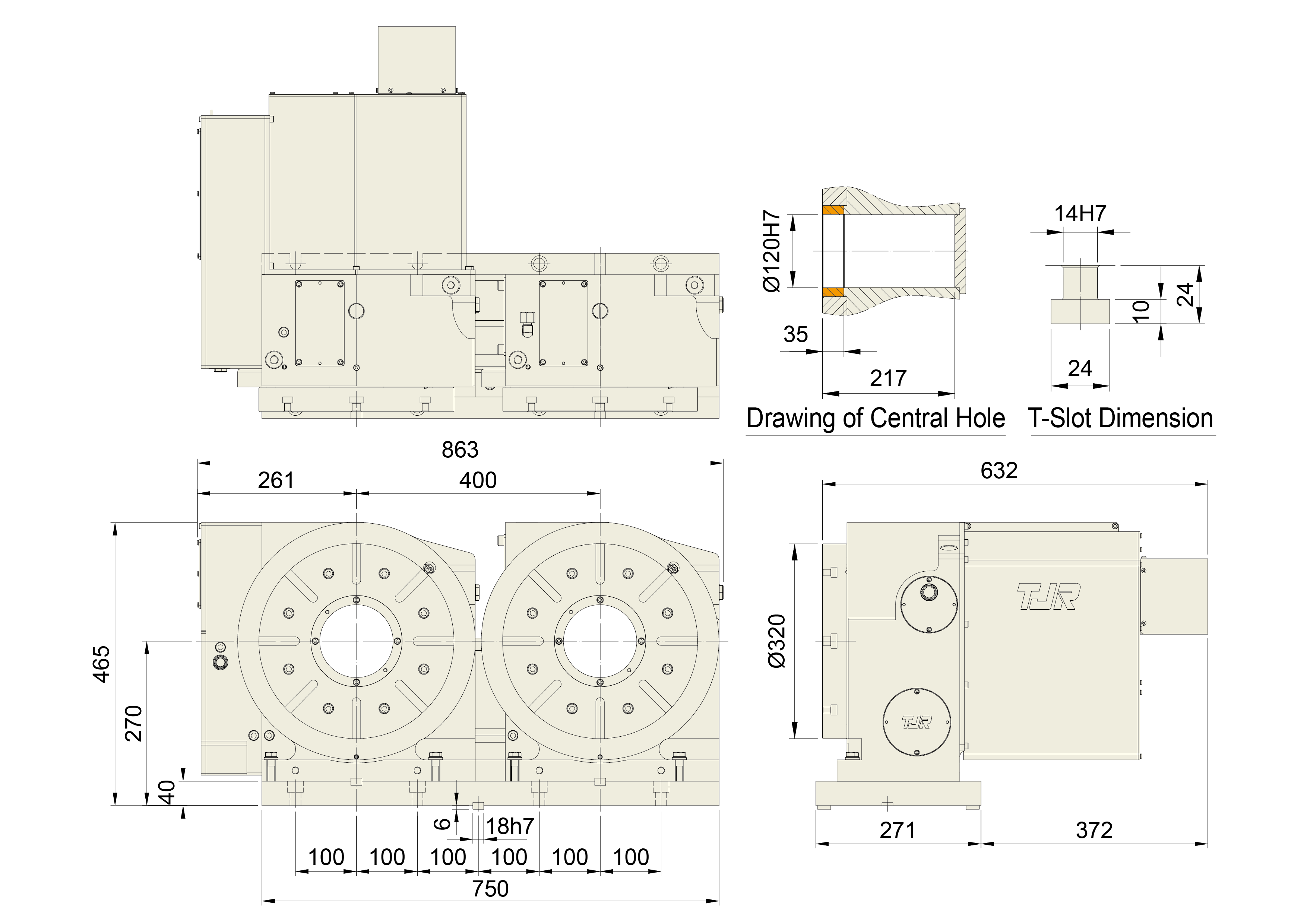

尺寸圖

HR-320B-2W
